按照材料形狀，電磁線可分為圓線、扁平線、異型線。圓線是最早發展的技術，目前仍是產量最大、應用最廣泛的電磁線。圓線繞成線圈會形成空隙，空間利用率較低，進而電機效率和功率密度也較低。為進一步提升電機效率，扁線電機技術開始得到業界關注。

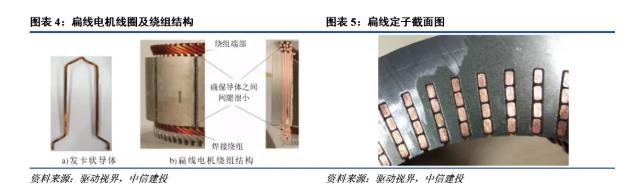

扁線電機是一種繞組技術，采用橫截面為方形的電磁線。定子組件制造時，首先把繞組做成發卡狀，穿進預制的定子槽；然后，在另一端將繞組扭曲、焊接，形成完整繞組。在正方形的定子的截面中，方形的銅線可以完全填滿整個截面，提升銅線的利用效率。
扁線電機具有體積小，用材少，功率高，效率高，噪音少等優勢，契合新能源汽車發展的需要，是未來電機行業發展的必然趨勢。

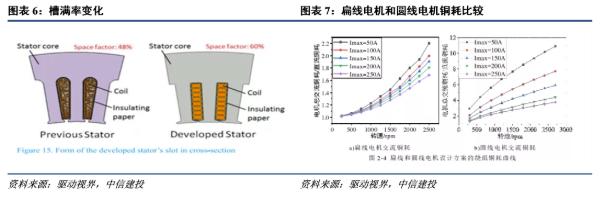

優勢1：體積小，功率高。相同功率，體積更小，重量減小約11%，用材更少，成本更低; 或者相同體積，槽滿率（指線圈放入槽內后占用槽內空間的比例）提升，磁場更強，功率密度提升。圓線變成扁線，理論上相同空間提下，扁線電機可達70%的槽滿率，填充的銅可以增加20-30%，產生更強的磁場強度，增加功率。
優勢2：溫度性能更好。內部空隙變少，扁線間的接觸面積提升，繞組和鐵心槽之間接觸更好，熱傳導散熱更好，提升電機性能。相同設計的扁銅線電機繞組溫升比圓銅線電機低10%。
優勢3：減少銅耗。永磁同步電機最高效率可達97%左右， 3%左右的電機損耗主要來自于銅耗、鐵耗、風損等，其中銅耗占比最大，約為50%。扁線電機通過提高銅滿率，能夠減少40%的銅耗，降低電機損耗。
優勢4：電機的平均效率將提升1%-2%，全速效率提升2-3%，扁線電機在中低轉速的高效區域要大于圓線電機。
優勢5：電磁噪音更低。扁線電機導線的應力比較大，剛性比較大，電樞具備更好的剛度，對電樞噪音具有抑制作用；可以取相對較小的槽口尺寸，有效降低齒槽力矩，進一步降低電機電磁噪音。

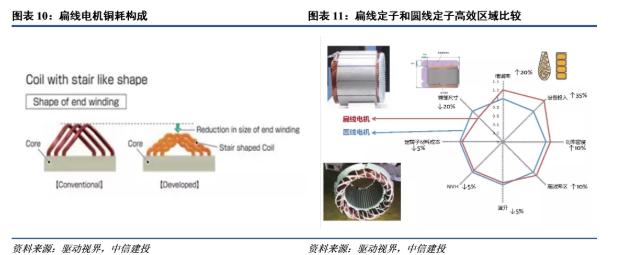

優勢6：繞組的端部短，節省銅材，提升效率。傳統的圓線電機為避免加工中損傷銅線，其端部通常留有較長銅線。扁線電機可以在加工的時候把端部做得小一點。與圓線電機相比減少20%的端部尺寸，進一步降低體積。
扁線電機起初用于大功率工業電機，大功率發電機組，后來延伸到車輛領域。
扁線的趨勢替代在產業界中已然開啟。扁線電機最先在國外車企得以應用，早在2007年雪佛蘭沃藍達就搭載了麥格納的扁線電機。而后續豐田、日產也裝配了日本電裝的扁線電機。特斯拉扁線電機也已經開始量產。
目前，國內也在加速扁線技術的研究。上汽、比亞迪、北汽、長城、吉利、蔚來等整車廠都在推進使用扁線電機；方正電機、漢拿電機等電機企業也開始推出扁線產品。
目前大部分廠家采用hairpin導體結構制造扁線電機；另外一種正在研發的定子類型是wave winding，它具有沒有焊點，能縮短端部高度，節省生產成本的優點。
特斯拉國產電機版本落地，帶動行業扁線電機滲透率持續提升。使用扁線能提升電機效率進而提升整車?yán)m(xù)航里程，新能源車扁線電機趨勢確定，自主品牌和合資品牌都在推進扁線進程。今年是扁線應用的元年，特斯拉國產電機版本的交付將加速行業扁線電機滲透過程，預計到明年年底，扁線電機在新能源新車型上的滲透率能夠提升到90%左右。
